焊接鋼管是通過焊接工藝將鋼板或鋼帶卷制成管狀并連接成整體的管材，具有生產(chǎn)效率高、成本低、規(guī)格靈活等優(yōu)點，廣泛應(yīng)用于流體輸送、結(jié)構(gòu)工程、機械制造等領(lǐng)域。以下從分類、生產(chǎn)工藝、性能特點、應(yīng)用領(lǐng)域、選型要點及常見問題等方面進行詳細介紹：

　　一、焊接鋼管的分類

　　按焊接工藝

　　高頻直縫焊管(ERW)：通過高頻電流加熱鋼板邊緣至熔融狀態(tài)，加壓焊接，適用于小口徑(Φ21.3-610mm)、薄壁(0.8-20mm)管材。

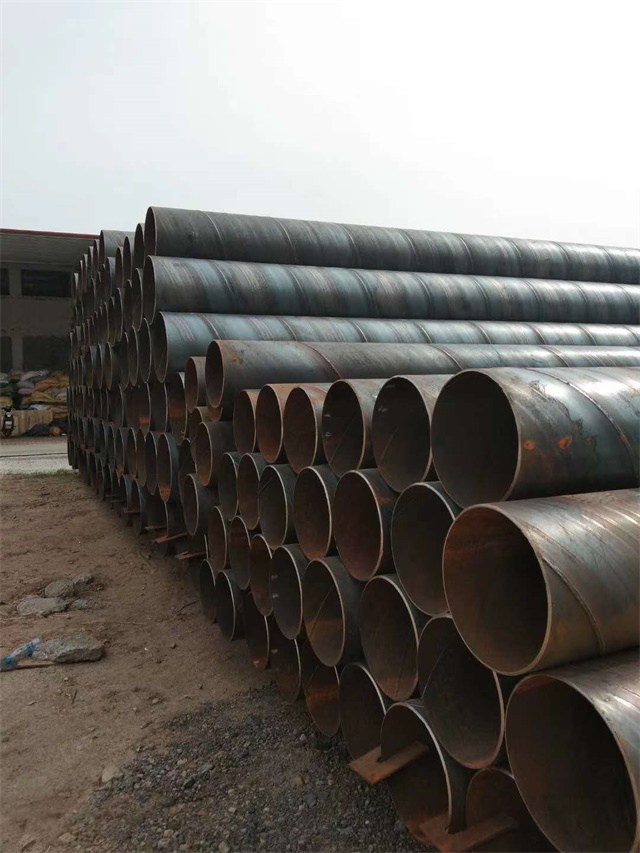

　　螺旋埋弧焊管(SSAW)：鋼板以螺旋角成型，埋弧焊連續(xù)焊接，適用于大口徑(Φ219-3020mm)、中厚壁(4-25mm)管材。

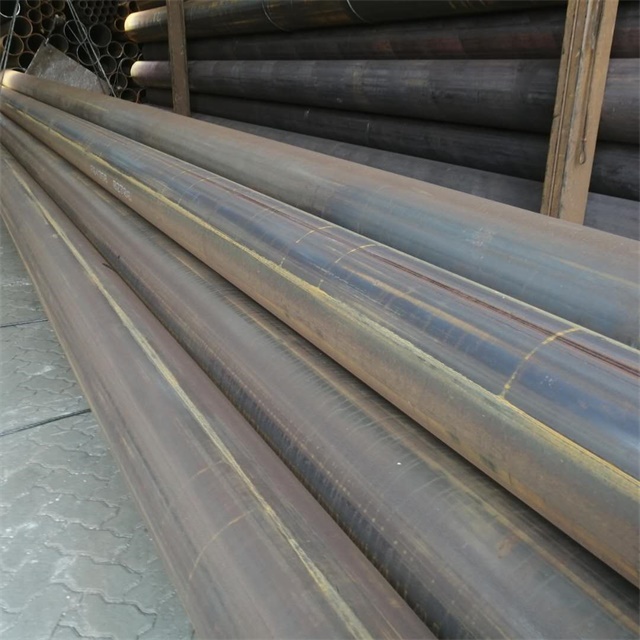

　　直縫埋弧焊管(LSAW)：鋼板預(yù)彎后對接，埋弧焊焊接，適用于高壓、厚壁(10-60mm)管材，如油氣輸送管線。

　　激光焊管：利用激光束熔化鋼板邊緣，焊接速度快、精度高，適用于精密管材(如汽車排氣管)。

　　按用途

　　流體輸送用焊管：輸送水、燃氣、石油等介質(zhì)，需符合壓力、耐腐蝕性要求。

　　結(jié)構(gòu)用焊管：用于建筑、橋梁、塔架等結(jié)構(gòu)工程，需滿足強度、韌性要求。

　　低壓流體輸送用鍍鋅焊管：表面鍍鋅防腐，用于給水、消防等低壓系統(tǒng)。

　　機械結(jié)構(gòu)用焊管：用于液壓支架、起重機等機械部件，需承受動態(tài)載荷。

　　按材質(zhì)

　　碳鋼焊管：如Q195、Q235，成本低，適用于一般用途。

　　低合金焊管：如Q345、X70，強度高，適用于高壓、大跨度結(jié)構(gòu)。

　　不銹鋼焊管：如304、316L，耐腐蝕性強，適用于化工、食品等領(lǐng)域。

　　二、生產(chǎn)工藝流程

　　原料準備

　　選用熱軋或冷軋鋼板/鋼帶，化學成分需符合標準(如GB/T 700《碳素結(jié)構(gòu)鋼》、GB/T 1591《低合金高強度結(jié)構(gòu)鋼》)。

　　鋼板需進行表面檢查(如除銹、油污清理)，確保焊接質(zhì)量。

　　成型工藝

　　ERW焊管：鋼板經(jīng)成型機彎曲成管狀，邊緣對齊后通過高頻感應(yīng)線圈加熱至熔融狀態(tài)，加壓焊接。

　　SSAW焊管：鋼板以螺旋角(通常為15°-75°)連續(xù)成型，埋弧焊焊接，焊縫呈螺旋狀。

　　LSAW焊管：鋼板預(yù)彎成U型或O型，對接后采用埋弧焊焊接，焊縫為直縫。

　　焊縫處理

　　熱處理：焊縫需進行在線或離線熱處理(如正火、回火)，消除焊接應(yīng)力，改善組織性能。

　　擴徑：對大口徑焊管進行機械擴徑，提高尺寸精度和圓度。

　　檢測與質(zhì)量控制

　　無損檢測：超聲波探傷(UT)、X射線探傷(RT)檢測焊縫內(nèi)部缺陷(如氣孔、裂紋)。

　　力學性能測試：拉伸試驗、彎曲試驗、沖擊試驗驗證強度、韌性和塑性。

　　尺寸檢驗：外徑、壁厚、橢圓度、直線度等需符合標準(如API 5L、GB/T 9711)。

　　水壓試驗：對流體輸送用焊管進行壓力測試，確保密封性。

　　三、性能特點

　　生產(chǎn)效率高

　　焊接工藝可實現(xiàn)連續(xù)生產(chǎn)，日產(chǎn)量可達數(shù)百噸，遠高于無縫鋼管。

　　規(guī)格靈活

　　可生產(chǎn)口徑從Φ21.3mm到Φ3020mm、壁厚從0.8mm到60mm的管材，滿足多樣化需求。

　　成本低

　　原料利用率高(可達90%以上)，且焊接工藝能耗低于無縫鋼管軋制工藝。

　　焊縫性能可控

　　通過優(yōu)化焊接參數(shù)(如電流、電壓、焊接速度)和熱處理工藝，可確保焊縫與母材性能一致。

　　耐腐蝕性

　　碳鋼焊管需通過鍍鋅、涂塑或防腐涂層(如3PE、環(huán)氧煤瀝青)提高耐腐蝕性;不銹鋼焊管本身具有優(yōu)異耐蝕性。

　　四、應(yīng)用領(lǐng)域

　　石油天然氣輸送

　　長輸管線(如西氣東輸工程)采用X70、X80級螺旋或直縫埋弧焊管，承受高壓、耐腐蝕。

　　建筑與結(jié)構(gòu)工程

　　鋼結(jié)構(gòu)框架、橋梁、塔架等采用Q345低合金焊管，實現(xiàn)高強度與輕量化。

　　機械制造

　　液壓支架、起重機、挖掘機等設(shè)備采用機械結(jié)構(gòu)用焊管，承受動態(tài)載荷。

　　化工與海洋工程

　　輸送腐蝕性介質(zhì)(如酸、堿、鹽水)采用不銹鋼焊管或內(nèi)襯防腐涂層的碳鋼焊管。

　　市政工程

　　給水、排水、燃氣管道采用鍍鋅焊管或涂塑焊管，滿足衛(wèi)生與耐久性要求。

　　車輛制造

　　汽車車架、掛車底盤采用高強度焊管，減輕重量并提高燃油效率。

　　五、選型要點

　　壓力與溫度

　　根據(jù)設(shè)計壓力選擇鋼級(如Q235、Q345、X70)，高溫環(huán)境需考慮材料蠕變強度。

　　腐蝕性

　　潮濕或腐蝕性環(huán)境需選擇不銹鋼焊管或增加防腐涂層(如3PE、環(huán)氧粉末)。

　　低溫韌性

　　寒冷地區(qū)需選擇沖擊韌性符合要求的鋼種(如-40℃沖擊功≥34J)。

　　焊接工藝

　　小口徑、薄壁管優(yōu)先選擇ERW焊管;大口徑、厚壁管選擇SSAW或LSAW焊管。

　　標準與認證

　　國內(nèi)項目需符合GB/T 3091《低壓流體輸送用焊接鋼管》、GB/T 9711《石油天然氣工業(yè)管線輸送系統(tǒng)用鋼管》等標準;出口項目需符合API 5L、ASTM A53等國際標準。

　　六、常見問題與解決方案

　　焊縫裂紋

　　原因：焊接參數(shù)不當(如電流過大、冷卻速度過快)、母材含碳量過高、焊縫雜質(zhì)過多。

　　解決方案：優(yōu)化焊接工藝(如預(yù)熱、后熱)、選用低碳當量鋼種、加強焊縫清理。

　　尺寸偏差

　　原因：成型輥磨損、焊接變形、定徑機調(diào)整不當。

　　解決方案：定期更換成型輥、增加焊縫熱處理工序、優(yōu)化定徑機參數(shù)。

　　耐腐蝕性不足

　　原因：涂層厚度不均、焊縫區(qū)域未處理、環(huán)境腐蝕性超預(yù)期。

　　解決方案：采用3PE涂層、對焊縫進行噴砂處理、增加陰極保護系統(tǒng)。

　　焊縫強度不足

　　原因：焊接熱輸入不足、焊縫金屬成分偏差。

　　解決方案：調(diào)整焊接參數(shù)(如增加電流、降低速度)、嚴格控制母材與焊材化學成分。

　　七、典型案例

　　中俄東線天然氣管道

　　采用X80級螺旋埋弧焊管，管徑1422mm，壁厚21.4mm，設(shè)計壓力12MPa，全長5111公里，是國內(nèi)首條大規(guī)模采用X80鋼級的管道。

　　港珠澳大橋

　　橋墩鋼管樁采用Q390低合金直縫焊管，直徑2.5m，壁厚40mm，需承受海水腐蝕與船舶撞擊，通過防腐涂層與陰極保護實現(xiàn)120年設(shè)計壽命。

　　國家體育場(鳥巢)

　　鋼結(jié)構(gòu)采用Q460高強度焊管，通過優(yōu)化焊接工藝確保焊縫性能與母材一致，實現(xiàn)大跨度結(jié)構(gòu)安全。

　　八、市場趨勢與技術(shù)創(chuàng)新

　　高強度化

　　開發(fā)X100、X120級超高強度焊管，進一步降低管線建設(shè)成本。

　　耐腐蝕技術(shù)

　　研發(fā)雙金屬復(fù)合焊管(如不銹鋼內(nèi)襯碳鋼)、非金屬涂層焊管，延長使用壽命。

　　智能化生產(chǎn)

　　應(yīng)用工業(yè)互聯(lián)網(wǎng)技術(shù)，實現(xiàn)焊接參數(shù)實時監(jiān)控、質(zhì)量追溯，提高生產(chǎn)效率。

　　綠色制造

　　推廣短流程工藝(如連鑄連軋直接成管)，減少能耗與排放。
